Dettagli del prodotto
Luogo di origine: Hangzhou, Cina
Marca: Manufacturer
Certificazione: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Numero di modello: G121ACE-LH1
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: $2~$500 per piece
Imballaggi particolari: Personalizzato
Tempi di consegna: 3-4 settimane
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 5k-20k pezzi al giorno
Dimensione (pollice): |
12,1 |
Risoluzione: |
800*600 |
Luminanza (nits): |
450 |
Angolo di visione: |
IPS |
L'angolo di visione (RLUD): |
89/89/89/89 |
Area attiva ((mm): |
246.00*184.5 |
Dimensione del modulo (mm): |
260.5*204*8.4 |
Temperatura di funzionamento: |
-30°C 85°C |
Temperatura di conservazione: |
-30°C 85°C |
Interfaccia: |
LVDS 30 |
Durata di vita del LED (ore): |
50K |
Rapporto di contrasto: |
1000 |
Dimensione (pollice): |
12,1 |
Risoluzione: |
800*600 |
Luminanza (nits): |
450 |
Angolo di visione: |
IPS |
L'angolo di visione (RLUD): |
89/89/89/89 |
Area attiva ((mm): |
246.00*184.5 |
Dimensione del modulo (mm): |
260.5*204*8.4 |
Temperatura di funzionamento: |
-30°C 85°C |
Temperatura di conservazione: |
-30°C 85°C |
Interfaccia: |
LVDS 30 |
Durata di vita del LED (ore): |
50K |
Rapporto di contrasto: |
1000 |
| Innolux G121ACE-LH1 Dettagli dell'applicazione | ||||
| Informazioni di base: | Marchio del pannello | Innolex | Modello di pannello | G121ACE-LH1 |
| Dimensione diagonale | 12.1" | Applicazione | Industria | |
| Tipo di pannello | a-Si TFT-LCD, LCM | |||
| Affidabilità: | Temperature operative. | -30 ~ 85 °C | Temperatura di stoccaggio. | -30 ~ 85 °C |
| Stato della RoHS | RoHS | Vibrazione | 1.5G (14,7 m/s2) | |
| Caratteristiche specifiche: | Ampia temperatura, retroilluminazione WLED, durata ≥50K ore, con driver LED, I/F superiore, 180° inverso, 6/8 bit, opaco | |||
| Innolux G121ACE-LH1 Dettagli meccanici | ||||
| Caratteristiche dei pixel: | Format pixel | 800 ((RGB) × 600, SVGA | Punte di passo | 0.1025 × 0,3075 mm (H × V) |
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.3075×0.3075 mm (H×V) [82PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 246 × 184,5 mm (H × V) | Il contorno Dim. | 249 × 187,5 mm (H × V) |
| Il contorno Dim. | 260.5 × 204 mm (H × V) | Profondità del profilo | 8.4±0,5 mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 470/490 g (tipo/massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Dati ottici di Innolux G121ACE-LH1 | ||||
| Informazioni di base: | Brillantezza | 450 cd/m2 (Typ.) | Rapporto di contrasto | 10001 (Tipico) (Trasmettitore) |
| Angolo di visione | 89/89/89/89 (tipo) | Modalità ottica | AAS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 13/12 (Tipo) (Tr/Td) ms | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 262K/16.7M (6 bit / 6 bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità | 1.25/1.43 (Tipo/massimo) | |
| 1931 Color Gamut: | Rapporto NTSC | 72% | sRGB | 94% di copertura |
| Adobe RGB | 73% di copertura | DCI-P3 | 74% di copertura | |
| Rec.2020 | 54% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Dati elettronici di Innolux G121ACE-LH1 | ||||
| Frequenza di fotogramma: | 60 Hz | |||
| Scansione inversa: | Sì (180°) | |||
| Consumo di energia: | 8.34W (tipo) | |||
| Innolux G121ACE-LH1 Dettagli della confezione | ||||
| Tipo di scatola | Pc/scatola | LWH del pacchetto (mm) | G.W. (kg) | |
| 18 | 465×362×314 | 10.9 | ||
Dettagli del prodotto Riassunto:

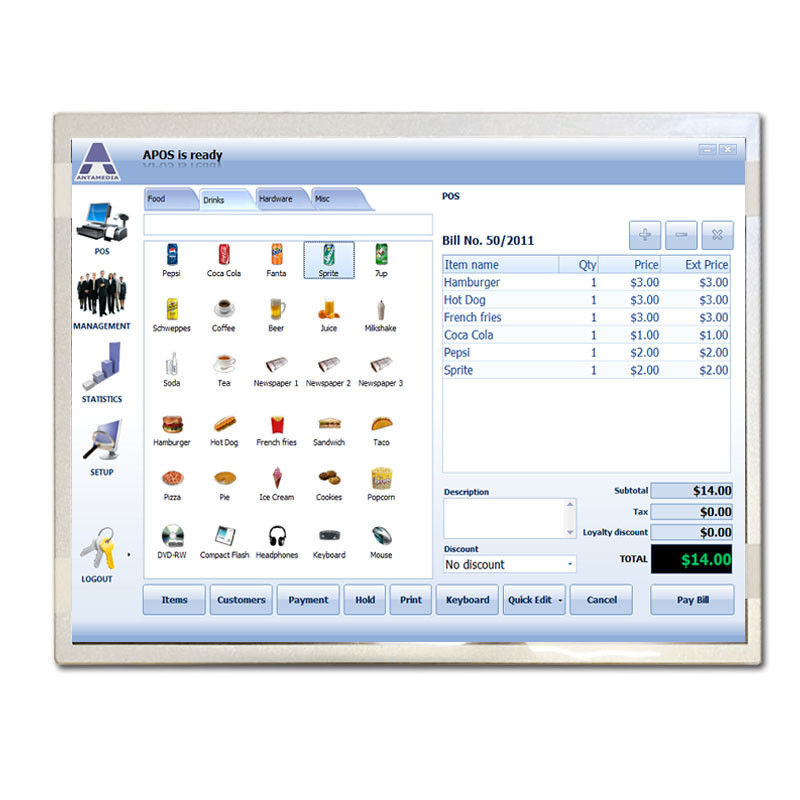

G121ACE-LH1 è un modulo di visualizzazione TFT-LCD aSi da 12,1 pollici di Innolux, dotato di WLED
come modulo LCD trasmissivo AAS, normalmente nero
il prodotto G121ACE-LH1 può fornire una luminosità di 450 cd/m2, un contrasto trasmissibile di 1000:1, e
89/89/89/89 (tipo) ((CR≥10) ((L/R/U/D) angolazioni di visione, con l'angolo di visione migliore a angolo di visione completo,
e un tempo di risposta di 13/12 (Typ.) ((Tr/Td) ms. Poiché ogni pixel utilizza segnali a scala di grigi a 6 bit / 6 bit + FRC,
questo prodotto può visualizzare 262K/16.7M colori e la saturazione del colore del display raggiunge il 72% (NTSC).
In termini di retroilluminazione, questo prodotto utilizza una sorgente luminosa laterale WLED a 2 corde con una durata di 50 K ore,
con driver a LED, G121ACE-LH1 utilizza un'interfaccia di segnale LVDS (1 ch, 6/8 bit) con un totale di 30 pin,
La frequenza di aggiornamento verticale Fv è di 60 Hz.
La sua temperatura di funzionamento è -30 ~ 85°C, la temperatura di conservazione è -30 ~ 85°C e la resistenza alle vibrazioni è
1.5G (14,7 m/s2) Basato sul suo ampio intervallo di temperatura, retroilluminazione LED bianca, durata di servizio di oltre
50,000 ore, compreso il driver a LED, display a 180 gradi, opzionale in scala di grigi a 6/8 bit, superficie opaca
e altre caratteristiche, questo modello è raccomandato per prodotti industriali.
Caratteristiche salienti:
L'angolo di visione ampio 89/89/89/89
Gli schermi LCD di qualità industriale sono progettati per essere resistenti a temperature elevate e basse.
La temperatura degli schermi LCD di grado industriale è di solito compresa tra -20°C e +70°C.
ha una temperatura di funzionamento da -30°C a +85°C, che può adattarsi a ambienti di lavoro più difficili, come
Confrontati con gli schermi LCD ordinari, gli schermi LCD a temperatura ampia
hanno una migliore resistenza alle alte e basse temperature e possono essere visualizzati normalmente in condizioni meteorologiche estreme,
mostrano una maggiore stabilità e affidabilità; gli schermi LCD a temperatura ampia sono ampiamente utilizzati nei settori industriali,
Dispone di un display continuo e stabile.
interfaccia per varie apparecchiature industriali.
Applicazione:
1)Sistemi di automazione e controllo industriali, è ideale per interfacce uomo-macchina (HMI) nell'industria
pannelli di controllo e apparecchiature di automazione, fornisce una visualizzazione chiara e reattiva dei dati di processo,
Controlli e diagnostica progettazione robusta garantisce un funzionamento affidabile in ambienti industriali esigenti
2)Apparecchiature mediche e sanitarie, applicabili ai dispositivi diagnostici, ai sistemi di monitoraggio dei pazienti,
e console di imaging medica.
3) Trasporti e avionica, idonee all'integrazione in display del cruscotto, sistemi di infotainment e
strumentazione della cabina di pilotaggio nei veicoli e negli aeromobili, offre una leggibilità superiore della luce solare e ampie angolazioni di visione
per una visibilità ottimale in varie condizioni di illuminazione.
regolamenti e certificazioni
4)Chioschi d'informazione, può fornire una tela grande e ad alta risoluzione per fornire contenuti visivi coinvolgenti e
Una progettazione robusta e un funzionamento energeticamente efficiente garantiscono prestazioni affidabili 24 ore su 24, 7 giorni su 7 in contesti commerciali
5)Applicazioni commerciali e al dettaglio, applicabili per l'uso in sistemi di punto vendita, chioschi self-service,
offre un'esperienza visiva coinvolgente per migliorare l'impegno e l'interazione dei clienti.
