Dettagli del prodotto
Luogo di origine: Hangzhou, Cina
Marca: ZOYO
Certificazione: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Numero di modello: 2513A
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1
Prezzo: $2~$500 per piece
Imballaggi particolari: Personalizzato
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Paypal
Capacità di alimentazione: 5k-20k pezzi al giorno
Risoluzione massima di supporto: |
1280*800 |
Input di segnale: |
HDMI, VGA |
Input di potenza: |
CC +12V |
Temperatura di funzionamento: |
-10℃~+60℃ |
Umidità di lavoro: |
90%RH (senza condensazione) |
Risoluzione massima di supporto: |
1280*800 |
Input di segnale: |
HDMI, VGA |
Input di potenza: |
CC +12V |
Temperatura di funzionamento: |
-10℃~+60℃ |
Umidità di lavoro: |
90%RH (senza condensazione) |
1-Quadro di applicazione

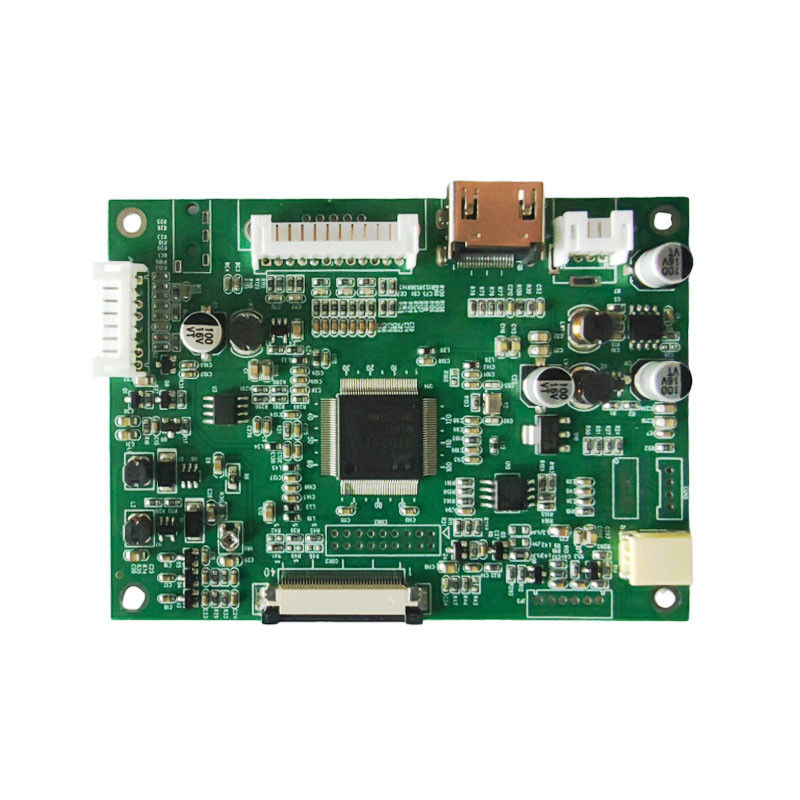

LVDS su HDMI, risoluzione massima supportata 1280*800; ispezione del pannello del driver del modulo di visualizzazione LCD 40PIN ad alta definizione Innolux EJ101IA-01G EE101IA-01D
2-Descrizione della funzione del prodotto
3- Standard di ingresso del segnale
4- Ambiente di lavoro
CON1 ((VGA Input) 12PIN/2.0
| Numero di pin | Definizione | Descrizione |
| 1 | GND | - |
| 2 | VS | Segnale di sincronizzazione di campo |
| 3 | HS | Segnale di sincronizzazione di linea |
| 4 | GND | - |
| 5 | R+ | Segnale rosso |
| 6 | GND | Terreno |
| 7 | G+ | Segnale verde + |
| 8 | GND | Terreno |
| 9 | B+ | Segnale blu + |
| 10 | GND | Terreno |
| 11 | SDA | Canali I2C |
| 12 | SCL | Canali I2C |
