Casa. > prodotti > Scheda del driver HDMI > VGA Display Board Supporto 800*400 5 pollici schermo LCD

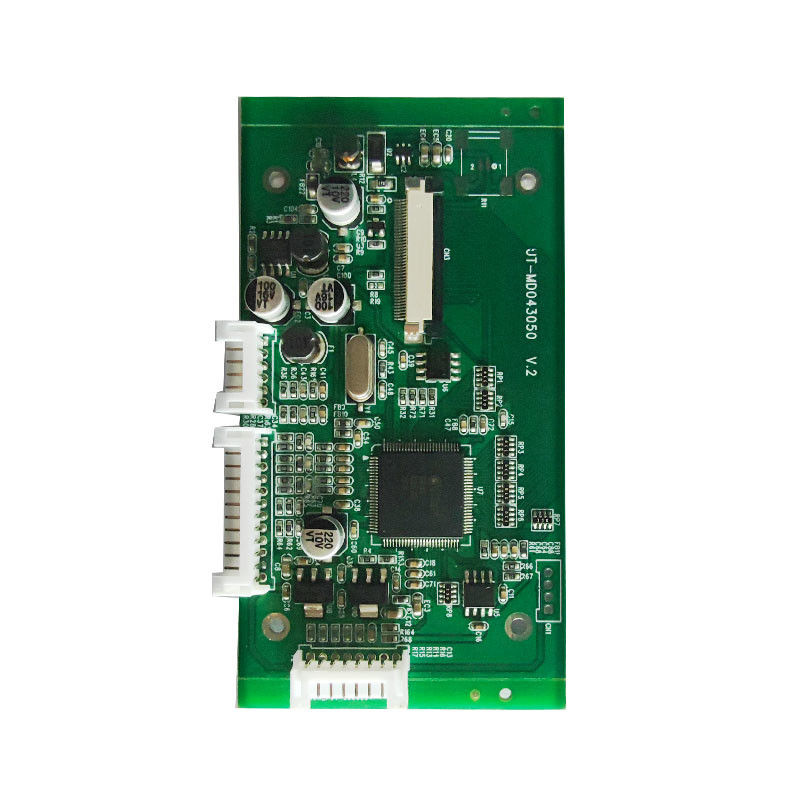

VGA Display Board Supporto 800*400 5 pollici schermo LCD

Dettagli del prodotto

Luogo di origine: Hangzhou, Cina

Marca: ZOYO

Certificazione: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numero di modello: 04305 40P 800 480

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1

Prezzo: $2~$500 per piece

Imballaggi particolari: Personalizzato

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Paypal

Capacità di alimentazione: 5k-20k pezzi al giorno

Ottieni il miglior prezzo
Evidenziare:

5 pollici LCD Display Board

,

VGA Display Board

,

800*400 Display Board

Risoluzione massima di supporto:
800*480
Input di segnale:
VGA, CVBS
Input di potenza:
CC +12V
Temperatura di funzionamento:
-10℃~+60℃
Umidità di lavoro:
90%RH (senza condensazione)
Risoluzione massima di supporto:
800*480
Input di segnale:
VGA, CVBS
Input di potenza:
CC +12V
Temperatura di funzionamento:
-10℃~+60℃
Umidità di lavoro:
90%RH (senza condensazione)
VGA Display Board Supporto 800*400 5 pollici schermo LCD
Meta Descrizione: VGA Display Board - Capace di supportare una risoluzione massima di 800*400. Funziona in un intervallo di temperatura da -10°C a +60°C. Consente l'ingresso di segnali video VGA, CVBS1 e CVBS2 (opzionale).Applicabile per l'uso in elettronica di consumo.

Nome alternativo dell' immagine: VGA Display Board, VGA controller, VGA LCD controller board, LCD driver board

Parole chiave: VGA Display Board, VGA controller, VGA LCD controller board

1Scopo di applicazione
Applicabile a modelli quali AT043TN24 V.1, AT043TN25 V.2, AT050TN43 V.1 per il montaggio di schermi LCD da 4,3 e 5 pollici con risoluzioni di 480272 e 800480E' usato per guidare questi display LCD.

2Descrizione della funzione del prodotto

  • Input del segnale video: supporta gli ingressi di segnale video VGA, CVBS1 e CVBS2 (facoltativo).
  • Input di potenza: L'alimentazione è di corrente continua +12V.
  • Operazione del DSO multifunzione: Dispone di una funzione di funzionamento multifunzione On-Screen Display (OSD).
  • Funzione di controllo remoto a infrarossi (facoltativo): viene fornito con una funzione di controllo remoto a infrarossi opzionale.

3. Norme di ingresso del segnale

  • CVBS: lo standard del segnale è di 1,0 Vp-p con un'impedenza di 75Ω.
  • VGAParere del Parlamento europeo272 e 800480 con una frequenza di aggiornamento compresa tra 60 e 70 Hz.

4. Ambiente di lavoro

  • Temperatura di funzionamento: varia da -10°C a +60°C.
  • Umidità di lavoro: fino al 90% RH (senza condensazione).

Dettagli del consumo di energia del bordo del conducente (AT043TN24 V.1) (Ta = 25°C)

Input tensione ((VIN) Corrente di ingresso (I)IN) Commento
  Un minuto. Tipo. Max. unità
+12V 70 100 130 mA



J11 (input VGA) 12PIN/2,0 mm

Numero di pin Definizione Descrizione
1 GND -
2 VS Segnale di sincronizzazione di campo
3 HS Segnale di sincronizzazione di linea
4 GND -
5 R+ Segnale rosso
6 GND Terreno
7 G+ Segnale verde +
8 GND +Terra
9 B+ Segnale blu +
10 GND Terreno
11 NC
12 NC
