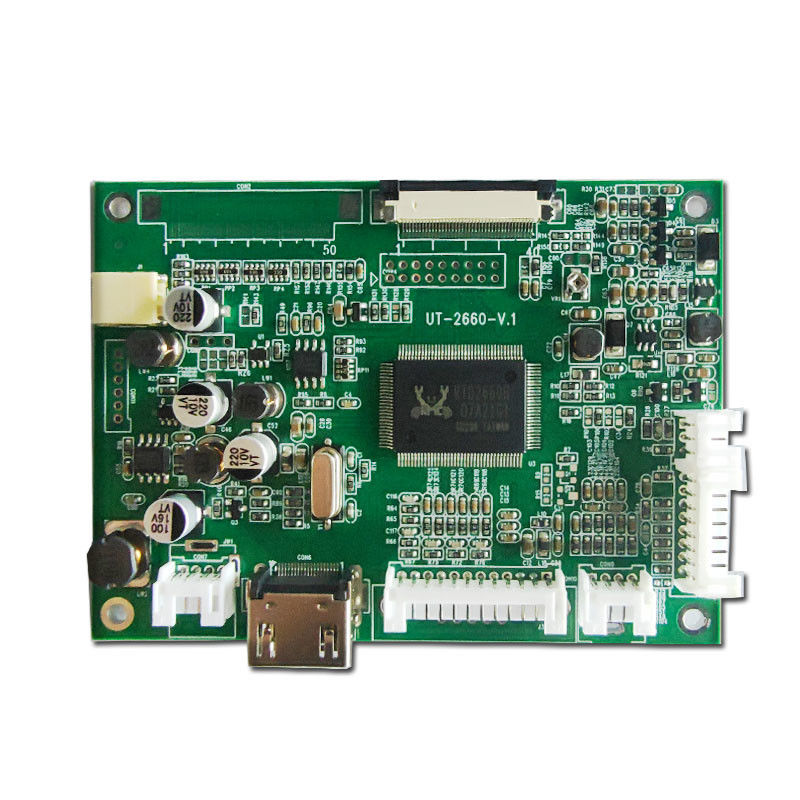

Name: TFT Driver Board HDMI a LVDS TTL con ingresso di corrente DC 12V
Brand: ZOYO
SKU: 2660 40P 1024 768
Price: 2 USD
Availability: InStock
Rating: 4.5 (113 reviews)

TFT Driver Board HDMI a LVDS TTL con ingresso di corrente DC 12V

Dettagli del prodotto

Luogo di origine: Hangzhou, Cina

Marca: ZOYO

Certificazione: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numero di modello: 2660 40P 1024 768

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1

Prezzo: $2~$500 per piece

Imballaggi particolari: Personalizzato

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Paypal

Capacità di alimentazione: 5k-20k pezzi al giorno

Ottieni il miglior prezzo

Applicazione per l'elettronica di consumo

Nome del prodotto in Image Alta: TFT Driver Board, HDMI Board, HDMI Driver, LCD Driver Board con HDMI

Parole chiave: scheda HDMI, driver HDMI, driver LCD scheda con HDMI
Ampia gamma di applicazione

Temperatura di lavoro: da - 10°C a + 60°C.
Umidità di lavoro: 90% RH (senza condensazione).
Ambiente di lavoro
HDMI: (in genere versione 1.2)
VGA: 1024 * 768 (con una frequenza di aggiornamento compresa tra 60 e 75)
CVBS: 1,0Vp - p75Ω
Specifiche di ingresso del segnale
Può ricevere ingressi di segnale video tra cui HDMI, VGA e CVBS.
L'alimentazione è di corrente continua + 12 V.
Ha una funzione di funzionamento OSD multifunzione.
C'è una funzione di telecomando opzionale.
Può spegnersi automaticamente quando non c'è segnale.
Descrizione delle funzioni del prodotto
Per il TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Per i sistemi LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 per l'ispezione delle schede di guida dei moduli LCD a display ad alta definizione a 40 PIN.

CON8(CVBS Sigbal input)
	Numero di pin	Definizione		Descrizione
	1	CVBS2		Input di segnale V2
	2	GND		Terreno
	3	CVBS1		AV1 segnale di ingresso
	4	GND		Terreno
CON10 ((VGA) in p U t ) 12PIN/2.0
Numero di pin			Definizione		Descrizione
1			GND		-
2			VS		Segnale di sincronizzazione di campo
3			HS		Segnale di sincronizzazione di linea
4			GND		-
5			R+		Segnale rosso
6			GND		Terreno
7			G+		Segnale verde +
8			GND		+Terra
9			B+		Segnale blu +
10			GND		Terreno
11			SDA		Canali I2C
12			SCL		Canali I2C

CON6(HDMI in p U t ) interfaccia
Numero di pin	Definizione	Descrizione
1	Dati TMDS 2+
2	Dati TMDS Scudo
3	Dati TMDS 2-
4	Dati TMDS 1+

Risoluzione massima di supporto:	1024*768	Input di segnale:	HDMI, VGA, CVBS
Input di potenza:	CC +12V	Temperatura di funzionamento:	-10℃~+60℃
Umidità di lavoro:	90%RH (senza condensazione)

Risoluzione massima di supporto:	1024*768
Input di segnale:	HDMI, VGA, CVBS
Input di potenza:	CC +12V
Temperatura di funzionamento:	-10℃~+60℃
Umidità di lavoro:	90%RH (senza condensazione)
