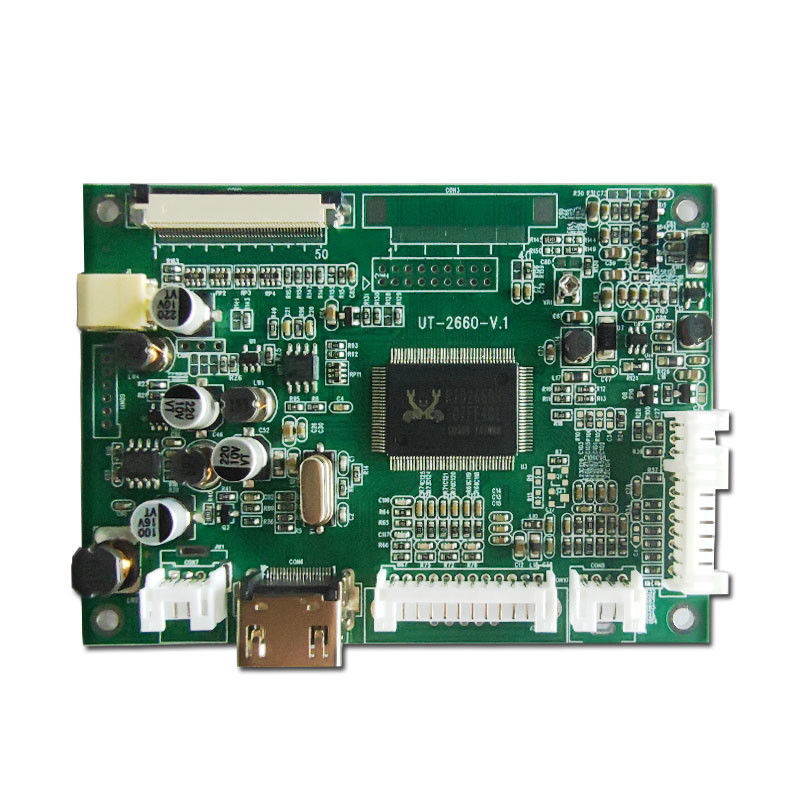

Name: Dischi di guida LCD universali HDMI 1024*600
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 50P 1024 600
Price: 251.00 USD
Availability: InStock

Dischi di guida LCD universali HDMI 1024*600

Dettagli del prodotto

Luogo di origine: Hangzhou, Cina

Marca: ZOYO

Certificazione: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numero di modello: 2660 50P 1024 600

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1

Prezzo: $2~$500 per piece

Imballaggi particolari: Personalizzato

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: L/C, D/A, D/P, T/T, Paypal

Capacità di alimentazione: 5k-20k pezzi al giorno

Ottieni il miglior prezzo

Applicazione per l'elettronica di consumo

Nome dell'immagine Alta: Universal LCD Driver Board con HDMI, TFT Controller Board, HDMI Controller Board, LCD Driver Board

Parole chiave: scheda di controllo LCD universale con HDMI, scheda di controllo TFT, scheda di controllo HDMI

Ampia gamma di applicazione

Per il TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Per i LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Connesso a EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L,HJ080IA - 01F, TM080TDH01, TM080TDHG01 per l'ispezione delle schede di guida dei moduli LCD ad alta definizione 50 PIN.

Descrizione della funzione del prodotto

Ha la capacità di ricevere ingressi di segnali video come HDMI, VGA e CVBS.
L'alimentazione è di corrente continua + 12 V.
Dispone di un OSD multifunzione.
C'è una funzione di telecomando opzionale.
Può spegnersi automaticamente in assenza di segnale.

Standard di ingresso del segnale

HDMI: (versione generale 1.2)
VGA: 1024 * 600 (con una frequenza di aggiornamento compresa tra 60 e 75)
CVBS: 1,0Vp - p75Ω

Ambiente di lavoro

Temperatura di lavoro: da - 10°C a + 60°C.
Umidità di lavoro: 90% RH (senza condensazione).

CON8(CVBS Sigbal input)
	Numero di pin	Definizione		Descrizione
	1	CVBS2		Input di segnale V2
	2	GND		Terreno
	3	CVBS1		AV1 segnale di ingresso
	4	GND		Terreno
CON10 ((VGA) in p U t ) 12PIN/2.0
Numero di pin			Definizione		Descrizione
1			GND		-
2			VS		Segnale di sincronizzazione di campo
3			HS		Segnale di sincronizzazione di linea
4			GND		-
5			R+		Segnale rosso
6			GND		Terreno
7			G+		Segnale verde +
8			GND		+Terra
9			B+		Segnale blu +
10			GND		Terreno
11			SDA		Canali I2C
12			SCL		Canali I2C

CON6(HDMI in p U t ) interfaccia
Numero di pin	Definizione	Descrizione
1	Dati TMDS 2+
2	Dati TMDS Scudo
3	Dati TMDS 2-
4	Dati TMDS 1+
5	Dati TMDS Scudo
6	Dati TMDS 1-
7	Dati TMDS 0+
8	Dati TMDS Scudo
9	Dati TMDS
10	TMDS Clock+
11	Orologio TMDS Scudo
12	Orologio TMDS -
13	CEC
14	NC
15	SCL
16	Sdl
17	DDC/CEC GND
18	+5V
19	Collegamento a caldo Rilevazione

Risoluzione massima di supporto:	1024*600	Input di segnale:	HDMI, VGA, CVBS
Input di potenza:	CC +12V	Temperatura di funzionamento:	-10℃~+60℃
Umidità di lavoro:	90%RH (senza condensazione)

Risoluzione massima di supporto:	1024*600
Input di segnale:	HDMI, VGA, CVBS
Input di potenza:	CC +12V
Temperatura di funzionamento:	-10℃~+60℃
Umidità di lavoro:	90%RH (senza condensazione)
